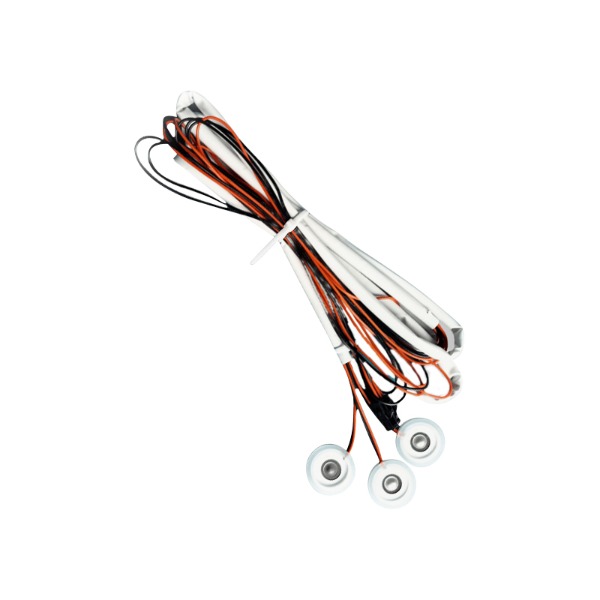

Lahat ng Kailangan Mong Malaman Tungkol sa Mga Medikal na Piezoelectric Ceramic Disc

Medikal na piezoelectric ceramic disc s ay dapat makamit ang isang thickness-mode electromechanical coupling coefficient (kt) sa itaas 0.48 at acoustic impedance sa ibaba 35 MRayl upang maging angkop para sa diagnostic imaging o therapeutic ultrasound. Kung wala ang mga parameter na ito, hindi makakagawa ang disc ng kinakailangang resolusyon o ligtas na pagpasok ng tissue.

Hindi tulad ng pang-industriya o consumer-grade piezoceramics, ang mga medical-grade na disc ay nailalarawan sa pamamagitan ng mahigpit na kontroladong pagkawala ng dielectric (tan δ < 0.02) at temperatura ng Curie na higit sa 300°C upang matiyak ang katatagan sa panahon ng isterilisasyon at matagal na operasyon.

Mga Kritikal na Materyal na Katangian para sa Mga Medikal na Aplikasyon

Ang mga medikal na piezoelectric ceramic disc ay karaniwang gawa mula sa binagong lead zirconate titanate (PZT) na komposisyon. Ipinapakita ng talahanayan sa ibaba ang mahahalagang hanay ng property para sa mga karaniwang gamit na medikal gaya ng ultrasound imaging, HIFU (high-intensity focused ultrasound), at flow sensor.

• Piezoelectric charge constant (d33): 400–600 pC/N – tinitiyak ang sapat na displacement para sa mababang boltahe na paggulo.
• Relative permittivity (εr): 1200–1800 sa 1 kHz – tumutugma sa electrical impedance sa mga medical driver circuit.
• Salik ng mekanikal na kalidad (Qm): 60–150 – binabalanse ang sensitivity (mababang Qm) kumpara sa power output (high Qm) para sa imaging o therapy.
• Densidad (ρ): 7.5–7.8 g/cm³ – nakakaapekto sa pagtutugma ng acoustic sa tissue ng tao.

Halimbawa, nangangailangan ang isang disc na ginagamit sa isang cardiac ultrasound probe kt > 0.5 at pagkakaiba-iba ng kapal na mas mababa sa ±2 μm sa lapad ng disc para maiwasan ang phase distortion at artifacts.

Diameter-to-Thickness Ratio at Resonant Frequency Selection

Ang dalas ng pagpapatakbo ng isang medikal na piezoelectric disc ay inversely proportional sa kapal nito. Para sa isang karaniwang radial-mode disc, ang pangunahing kapal ng mode na frequency f_t (sa MHz) ≈ N_t / kapal (mm) , kung saan ang N_t ay ang frequency constant (karaniwang 1900–2100 Hz·m para sa PZT-5A type na materyales).

Karaniwang mga medikal na frequency band at kaukulang dimensyon ng disc:

• 2–5 MHz (abdominal & obstetric imaging): kapal 0.4–1.0 mm, karaniwang 10–25 mm ang diameter.
• 7.5–10 MHz (vascular at maliliit na bahagi): kapal 0.2–0.28 mm, diameter 6–12 mm.
• 15–20 MHz (ophthalmic at skin imaging): kapal 0.1–0.13 mm, diameter 3–6 mm.

Ang pagpili ng maling ratio ay humahantong sa mga huwad na mode. Dapat sugpuin ng isang medical-grade disc ang mga lateral mode gamit ang ratio ng dalas ng radial-to-thickness < 0.7 upang maiwasan ang pagkagambala sa pangunahing kapal ng resonance.

Pagsasama ng Acoustic Matching at Backing Layer

Ang hubad na ceramic disc ay may acoustic impedance na ~34 MRayl, habang ang soft tissue ng tao ay ~1.5 MRayl. Nang walang tugmang mga layer, higit sa 88% ng enerhiya ng ultrasound ang makikita sa interface ng disc-tissue, na nagiging hindi epektibo ang device.

Samakatuwid, ang isang medikal na piezoelectric disc ay hindi kailanman ginagamit nang nag-iisa. Nangangailangan ito ng:

• Isa o dalawang magkatugmang layer (bawat isa ay may intermediate impedance, hal., 9–12 MRayl) upang mapataas ang kahusayan ng transmission sa higit sa 80%.
• Isang high-attenuation backing layer (acoustic impedance 15–25 MRayl, attenuation > 20 dB/cm/MHz) para basagin ang rear radiation at paikliin ang tagal ng pulso.

Halimbawa, ang pagdaragdag ng isang solong katugmang layer na may kapal na λ/4 sa gitnang dalas ay nagpapabuti ng bandwidth mula sa 45% hanggang 72% , direktang pinapataas ang resolution ng imahe.

Electrical Poling at Performance Stability sa ilalim ng Medikal na Kondisyon

Ang mga gawang ceramic disc ay hindi pa piezoelectric hanggang sa naka-poled. Ang mga medical-grade na disc ay nangangailangan ng poling voltage na 2–4 ​​kV/mm sa 100–150°C sa loob ng 15–30 minuto upang makamit ang pagkakahanay ng domain. Ang hindi kumpletong poling ay nagreresulta sa pagbawas ng d33 ng higit sa 30% at hindi matatag na tugon sa dalas.

Pagkatapos ng poling, ang mga disc ay sumasailalim sa thermal aging at stabilization. Ang mga pamantayan sa pagtanggap ng medikal ay kinabibilangan ng:

• Capacitance drift < 3% pagkatapos ng 500 oras sa 37°C (temperatura ng katawan) at 90% na kahalumigmigan.
• Insulation resistance > 10 GΩ sa 500 V DC upang maiwasan ang pagtagas ng mga alon sa pasyente-contact probe.
• Walang depolarization sa ibaba 200°C para makaligtas sa ethylene oxide o autoclave sterilization (121°C).

Dielectric Loss at Heat Generation sa Therapy Discs

Para sa tuluy-tuloy na wave o high-duty-cycle na mga medikal na aplikasyon (hal., physiotherapy ultrasound, surgical cutting), ang disc ay dapat mag-alis ng init nang hindi nagbabago ang resonance. Ang pangunahing sukatan ay dielectric loss factor (tan δ) . Sa 1 MHz at 20 V/mm, pinapanatili ng mga medical therapy disc ang tan δ < 0.015, na nililimitahan ang pagtaas ng temperatura sa < 15°C sa 1 W/cm² acoustic output.

Ang isang disc na may tan δ na 0.03 (karaniwan sa mga murang pang-industriya na disc) ay gagawa ng dalawang beses sa init, na humahantong sa:

• Frequency drift ng 0.5–1.2% bawat pagtaas ng 10°C , na nagiging sanhi ng detuning mula sa pagmamaneho electronics.
• Ang hindi pagtutugma ng thermal expansion sa mga bonding layer, na nagreresulta sa delamination pagkatapos ng <50 treatment cycle.

Samakatuwid, tinutukoy ng mga medical therapy disc ang maximum vibration velocity < 0.5 m/s RMS at may kasamang mga integrated temperature sensor sa probe assembly.

Mga Kinakailangan sa Biocompatibility at Encapsulation

Ang raw ceramic disc mismo ay hindi biocompatible dahil sa lead content (karaniwang PZT ay naglalaman ng 60–70% lead by weight). Samakatuwid, ang mga medikal na pamantayan sa regulasyon (IEC 60601-2-37, gabay ng FDA) ay nag-uutos ng encapsulation. Ang disc ay dapat na hermetically sealed o pinahiran ng parylene-C (kapal na 5–15 μm) o medikal na grade epoxy.

Kasama sa pagpapatunay ng encapsulation ang:

• ISO 10993-5 pagsubok sa cytotoxicity: walang cell lysis sa paligid ng encapsulated disc.
• Leachable lead analysis: < 0.1 μg/cm²/araw sa simulate body fluid.

Kung walang wastong encapsulation, kahit isang disc failure ay maaaring humantong sa paglampas sa mga gastos sa recertification ng probe $10,000 bawat insidente (regulatory filing at pagsubok).

Pagsusuri sa Pagganap Bago ang Medikal na Pagsasama

Ang bawat batch ng mga medikal na piezoelectric disc ay dapat pumasa sa mga standardized na electrical at acoustic test. Tanggapin/tanggihan ang pamantayan batay sa IEEE 176-1987 at IEC 60483:

• Impedance magnitude at resonance: ±10% ng nominal na halaga.
• Anggulo ng phase sa resonance: > 85° (pure mode).
• Pagpapahintulot sa kapasidad: ±5% sa 1 kHz, 25°C.
• Pagbabago ng kapal: ≤ ±3 μm sa ibabaw ng disc para sa mga array.

Ang isang disc na lumampas sa mga limitasyong ito ay maaaring direktang isama sa isang medikal na ultrasound transducer o therapy applicator nang walang karagdagang pag-tune, na nakakatipid ng 15–20 oras ng engineering calibration bawat probe.
